Iluminação Herea
1 / 5
A nova geração em iluminação LED desportiva e de área cria uma combinação inacreditável de desempenho de classe mundial, poupança de energia, tecnologia de gestão óptica e térmica de ponta com custos de manutenção reduzidos numa solução de embalagem elegante.
A reprodução em câmara lenta pode gravar momentos emocionantes. Com a vantagem da tecnologia de câmara de alta definição, a câmara 4K convencional pode atingir 2000 fps. Adota fonte de alimentação de alta qualidade, garantindo efeito totalmente livre de cintilação.

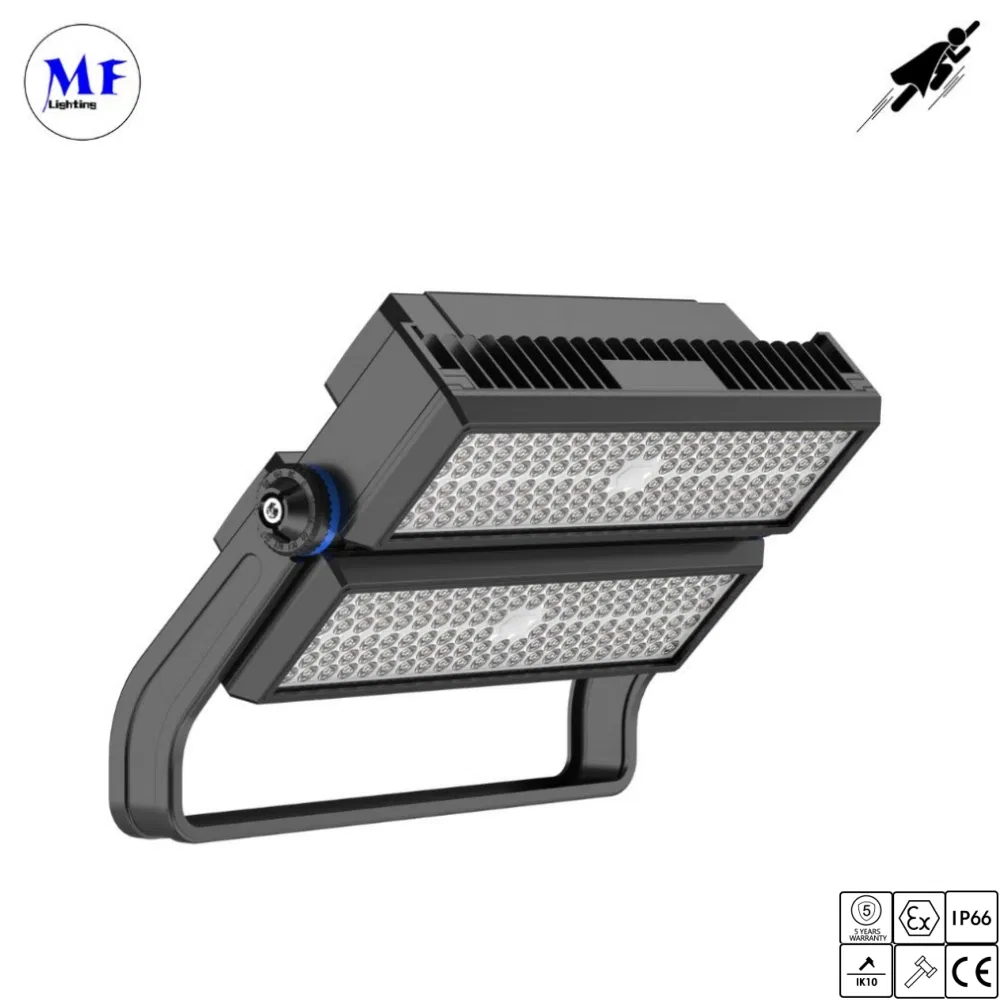

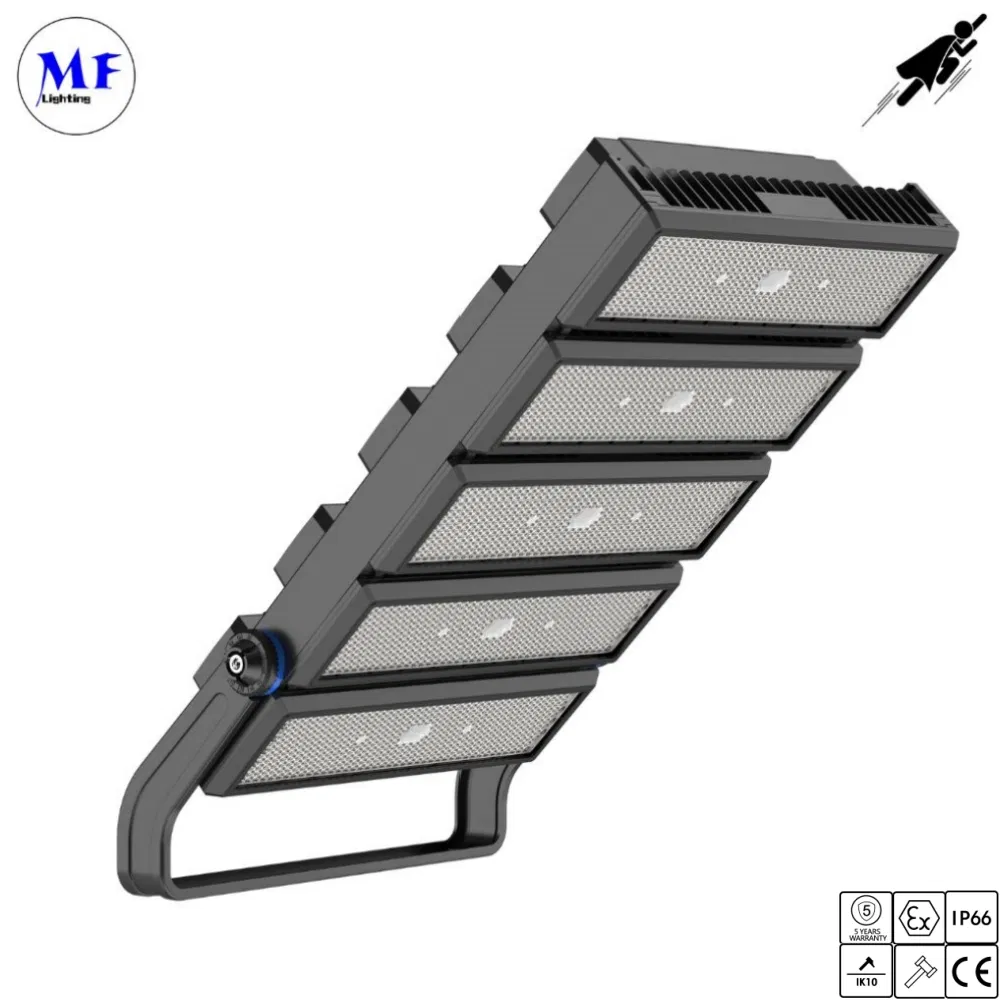

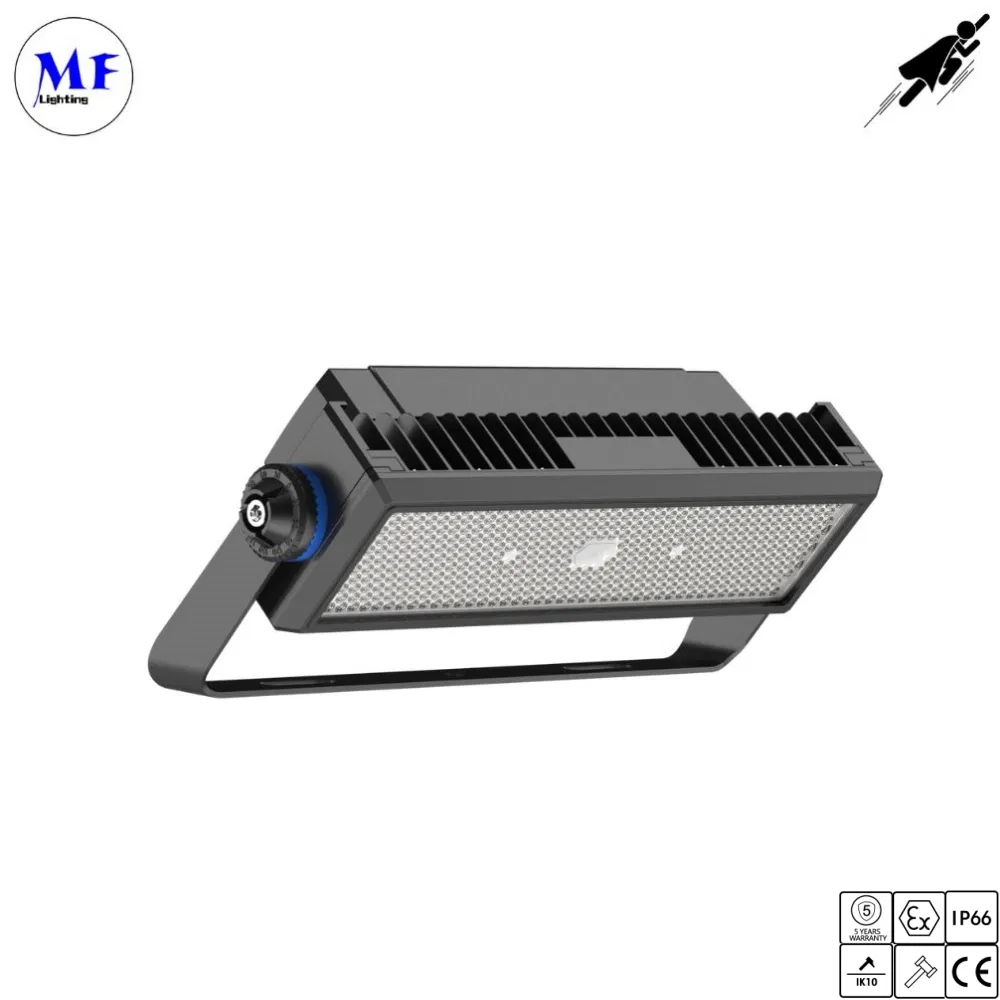

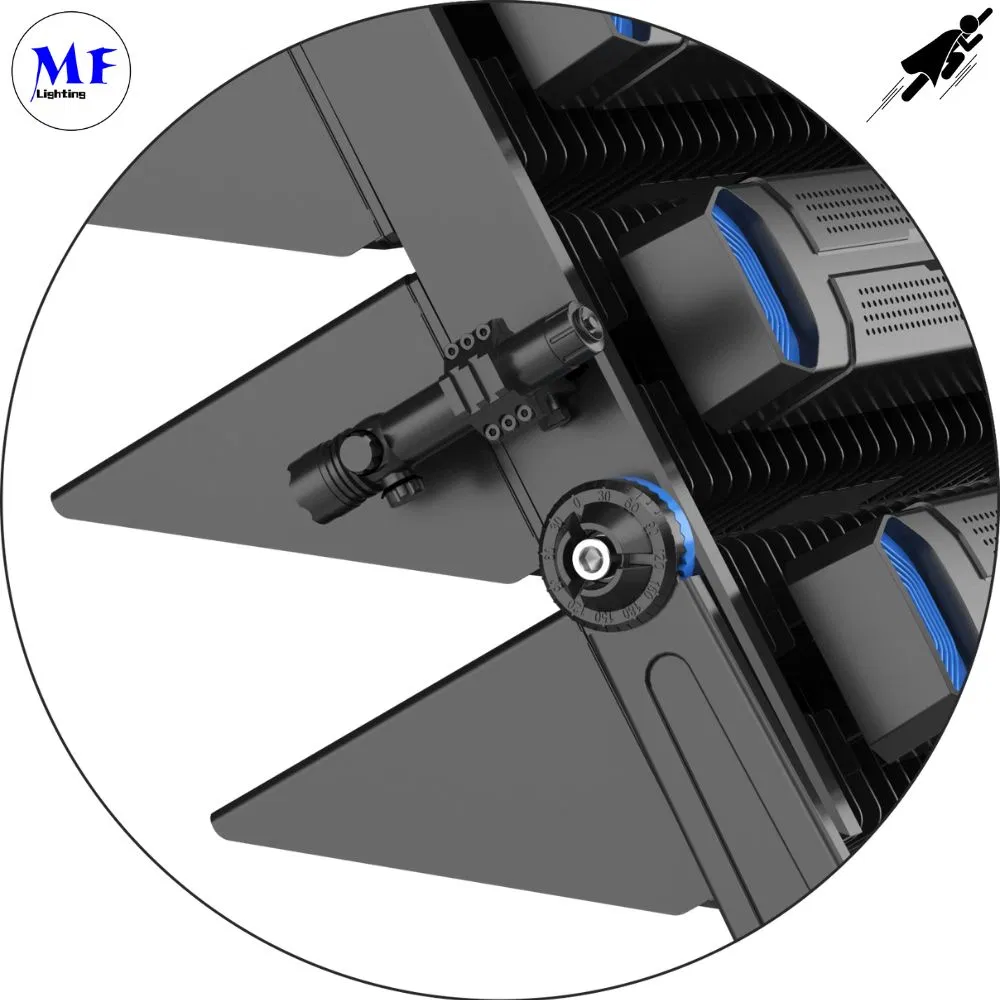

Adota um conceito modular baseado em 250-300W por módulo, atingindo até 1500W com cinco módulos. O ângulo de inclinação do dispositivo é ajustável para controle flexível da luz, com apontador laser para detecção precisa em campo.

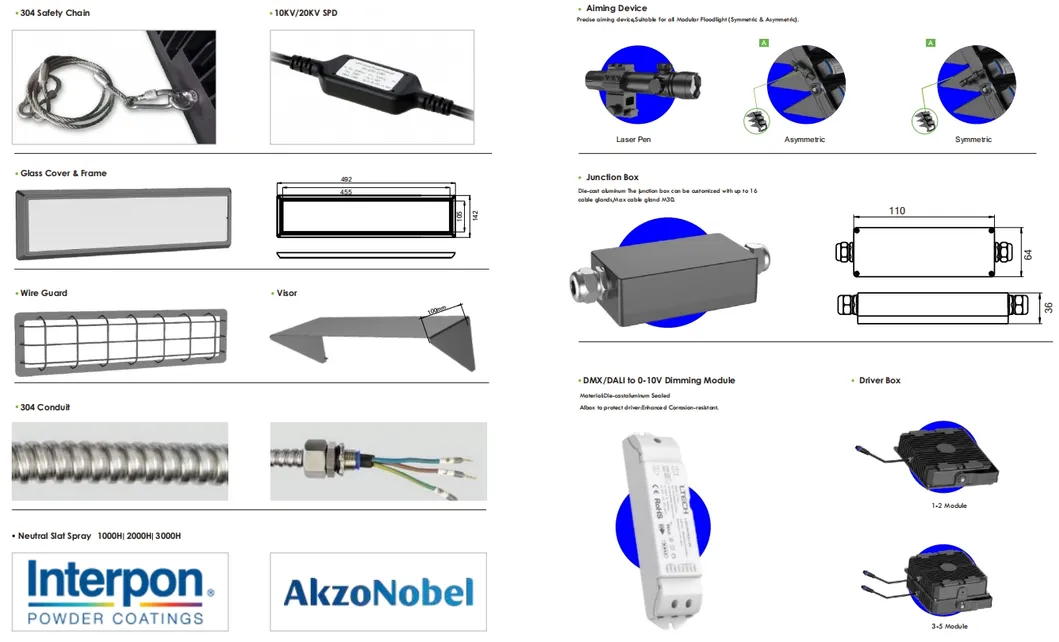

A combinação entre módulos não é totalmente fechada, o que reduz o EPA geral. Proteção até IP66 e IK10, equipado com proteção de arame e corda de segurança dupla. Integra dispositivo de proteção contra sobretensão embutido de 10KV (alternativa para 20KV).

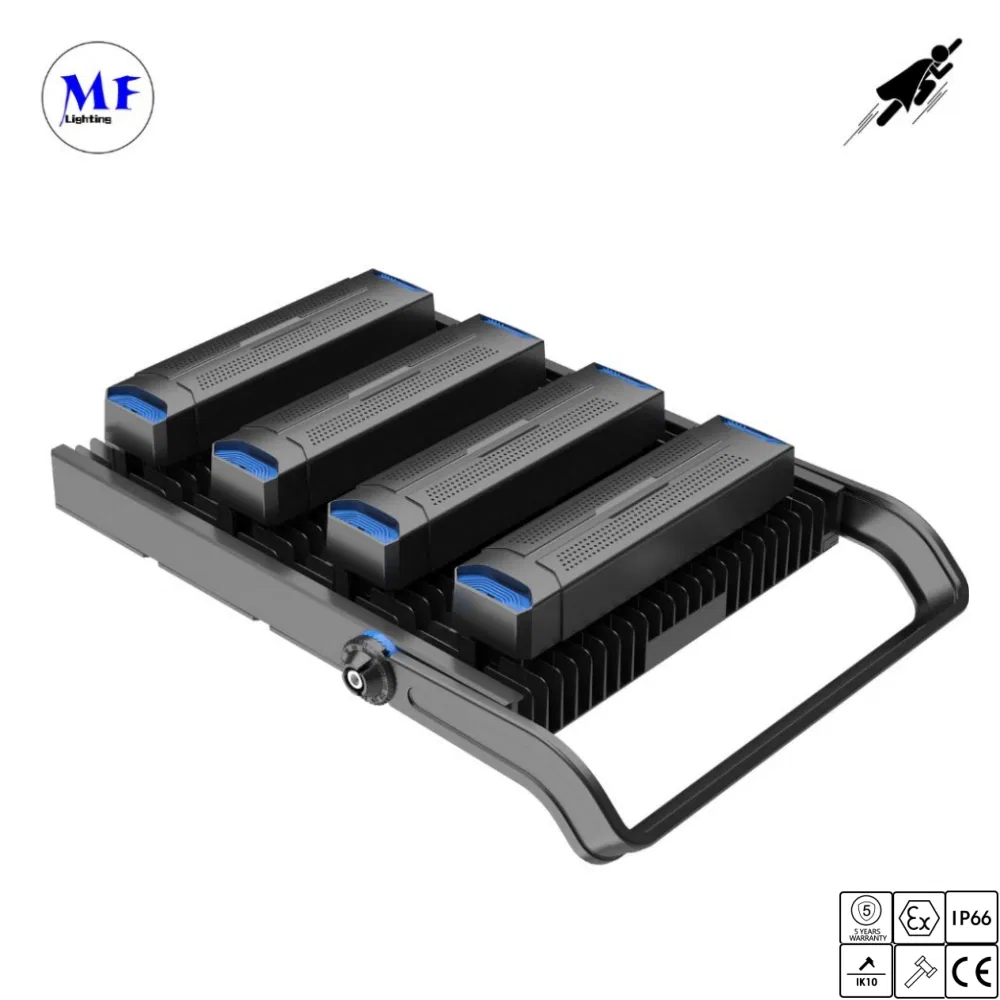

O design de aletas aumenta a dissipação de calor, condução, radiação e convecção. O controle rigoroso na subida de temperatura dos nós garante fiabilidade excelente e durabilidade estendida.
Concebido com uma lente óptica assimétrica, onde a projeção da luz se concentra estritamente no campo desportivo, sem dispersão para residências vizinhas ou áreas circundantes.
Equipado com viseira convencional e lentes ópticas exclusivas para uma sensação visual sem reflexos, facilitando a captação de imagens e melhorando a experiência visual do público e atletas.
Tratamento anticorrosivo de alta resistência contra névoa salina, ideal para zonas portuárias e costeiras. Atende a exigências de 1000/2000/3000H por revestimento de pó triplo e eletroforese.
| Modelo n.o | QCD-H250W | QCD-H500W | QCD-H750W | QCD-H1000W | QCD-H1250W |
|---|---|---|---|---|---|
| Fonte de luz | 440 * PCT2835 / 126 * SMD3737 | 880 * PCT2835 / 252 * SMD3737 | 1320 * PCT2835 / 378 * SMD3737 | 1760 * PCT2835 / 504 * SMD3737 | 2200 * PCT2835 / 563 * SMD3737 |
| Marca LED | Lumileds / OSRAM | ||||
| Marca do condutor | Meanwell / Sosen | ||||
| Potência nominal (W) | 240 W | 480 W | 720 W | 960 W | 1200 W |
| Tensão de entrada (V) | 100-305Vac 50/60Hz | ||||
| Tensão de saída (V) | 48 | 48 | 48 | 48 | 48 |
| Factor de potência | > 0.95 | ||||
| THD | < 10 | ||||
| Fluxo luminoso (lm) | 36,000 ± 5% | 72,000 ± 5% | 108,000 ± 5% | 144,000 ± 5% | 180,000 ± 5% |
| PAC (K) | 3000 / 4000 / 5000 / 5700 | ||||
| CRI (Ra) | > 70 / > 80 / > 90 | ||||

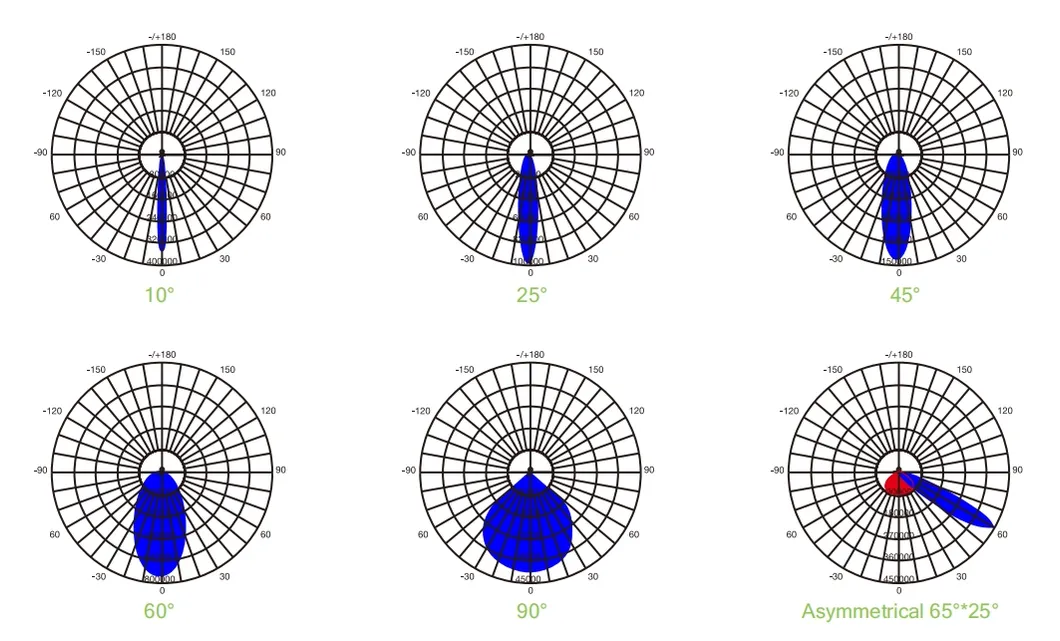

| Ângulo do feixe | 10/25/45/60*/90°/65*25° | 10/25/45/60/90/65*25° | 10/25°/45/60/90°/65*25° | 10/25°/45/60/90/65*25° | 10/25/45/60/90/65*25° |
| Classe IP / IK | IP66 / IK08 - IK10 | ||||

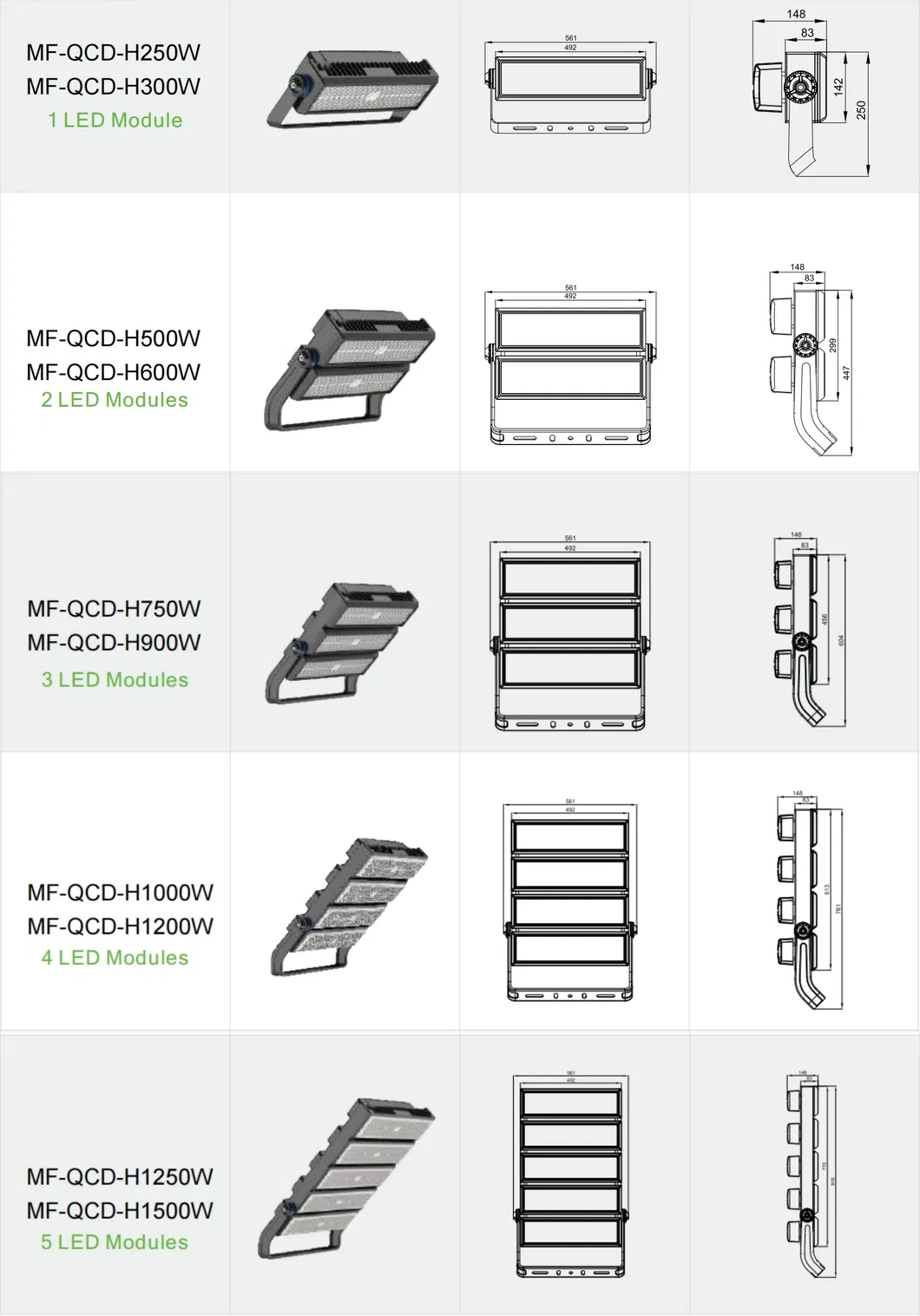

| Embalagem (mm) | 630 * 330 * 230 | 630 * 520 * 230 | 630 * 680 * 230 | 630 * 840 * 230 | 630 * 1000 * 230 |
| Peso Líquido/Bruto (kg) | 7 / 7.5 | 14 / 15 | 20 / 22 | 26 / 28 | 32 / 35 |
| Modelo n.o | QCD-H250W | QCD-H500W | QCD-H750W | QCD-H1000W | QCD-H1250W |
|---|---|---|---|---|---|
| Fonte de luz | 440 * SMD3030 / 126 * SMD3737 | 880 * SMD3030 / 252 * SMD3737 | 1320 * SMD3030 / 378 * SMD3737 | 1760 * SMD3030 / 504 * SMD3737 | 2200 * SMD3030 / 630 * SMD3737 |
| Marca LED | Lumileds / OSRAM | ||||
| Marca do condutor | Meanwell / Sosen | ||||
| Potência nominal (W) | 240 W | 480 W | 720 W | 960 W | 1200 W |
| Tensão de entrada (V) | 100-305Vac 50/60Hz | ||||
| Tensão de saída (V) | 48 | 48 | 48 | 48 | 48 |
| Factor de potência | > 0.95 | ||||
| THD | < 10 | ||||
| Fluxo luminoso (lm) | 40,800 ± 5% | 81,600 ± 5% | 122,400 ± 5% | 163,200 ± 5% | 204,000 ± 5% |
| PAC (K) | 3000 / 4000 / 5000 / 5700 | ||||
| CRI (Ra) | > 70 / > 80 / > 90 | ||||
| Ângulo do feixe | 10/25*/45/60*/90/65** 25* | 10*/25*/45/60/90/65*25* | 10*/25*/45*/60*/90/65*25* | 10/25/45/60/90/65** 25* | 10/25*/45/60/90*/65*25* |
| Classe IP / IK | IP66 / IK08 - IK10 | ||||
| Embalagem (mm) | 630 * 330 * 230 | 630 * 520 * 230 | 630 * 680 * 230 | 630 * 840 * 230 | 630 * 1000 * 230 |
| Peso Líquido/Bruto (kg) | 7 / 7.5 | 14 / 15 | 20 / 22 | 26 / 28 | 32 / 35 |
| Modelo n.o | QCD-H300W | QCD-H600W | QCD-H900W | QCD-H1200W | QCD-H1500W |
|---|---|---|---|---|---|
| Fonte de luz | 440 * SMD3030 / 126 * SMD3737 | 880 * SMD3030 / 252 * SMD3737 | 1320 * SMD3030 / 378 * SMD3737 | 1760 * SMD3030 / 504 * SMD3737 | 2200 * SMD3030 / 630 * SMD3737 |
| Marca LED | Lumileds / OSRAM | ||||
| Marca do condutor | Meanwell / Sosen | ||||
| Potência nominal (W) | 300 W | 600 W | 900 W | 1200 W | 1500 W |
| Tensão de entrada (V) | 100-305Vac 50/60Hz | ||||
| Tensão de saída (V) | 48 | 48 | 48 | 48 | 48 |
| Factor de potência | > 0.95 | ||||
| THD | THD < 10% | ||||
| Fluxo luminoso (lm) | 45,000 ± 5% | 90,000 ± 5% | 135,000 ± 5% | 180,000 ± 5% | 225,000 ± 5% |
| PAC (K) | 3000 / 4000 / 5000 / 5700 | ||||
| CRI (Ra) | > 70 / > 80 / > 90 | ||||
| Ângulo do feixe | 10/25*/45*/60*/90*/65** 25* | 10/25/45*/60/90*/65** 25* | 10*/25/45*/60*/90*/65*25* | 1025*/45/60*/90/65** 25* | 10/2545/60/90/65** 25* |
| Classe IP / IK | IP66 / IK08 - IK10 | ||||
| Embalagem (mm) | 630 * 330 * 230 | 630 * 520 * 230 | 630 * 680 * 230 | 630 * 840 * 230 | 630 * 1000 * 230 |
| Peso Líquido/Bruto (kg) | 7 / 7.5 | 14 / 15 | 20 / 22 | 26 / 28 | 32 / 35 |

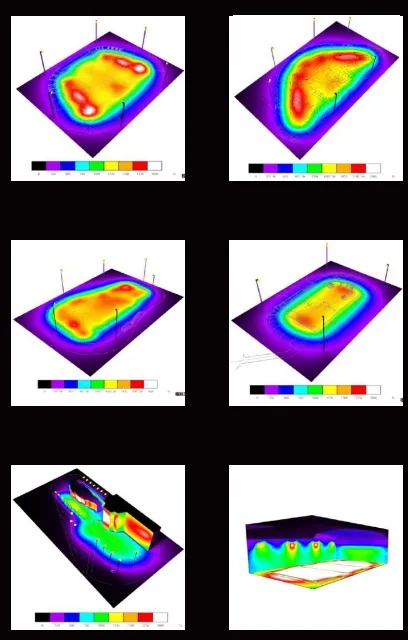

Simulações de Iluminação Profissionais
Como uma fábrica de iluminação LED profissional, podemos fornecer simulações dialux personalizadas e soluções de iluminação perfeitamente adaptadas ao seu projeto.

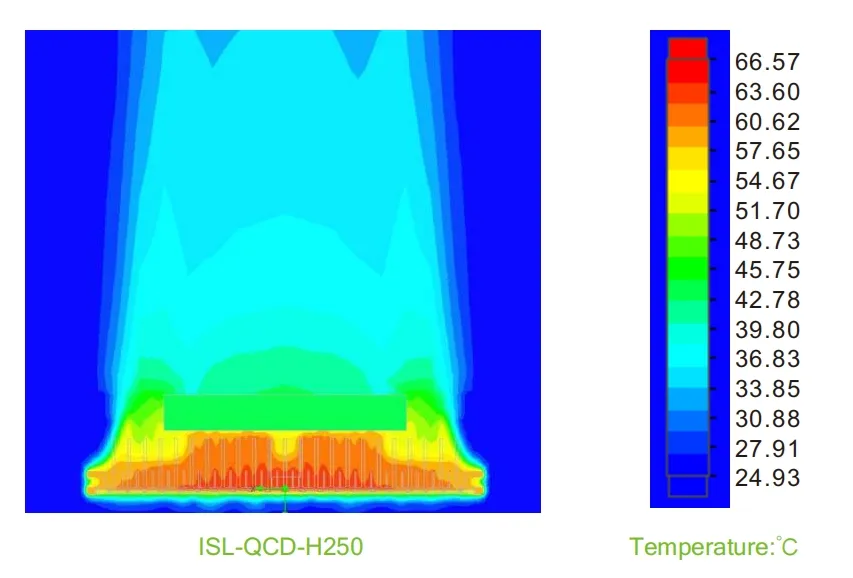

A vida útil e a fiabilidade das luminárias LED dependem fundamentalmente do sistema de gestão térmica. Este sistema engloba métodos de arrefecimento por condução, radiação e convecção. O design em módulo fundido sob pressão otimiza a área de dissipação e condução de calor, resultando num desempenho mais estável e numa maior durabilidade geral.

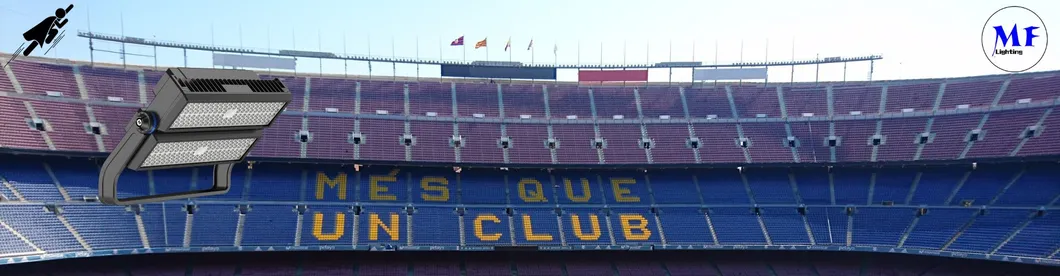

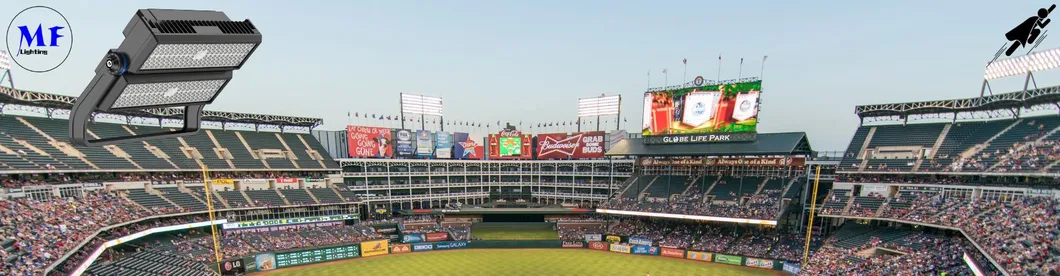

Os holofotes LED de mastro alto são amplamente utilizados em várias aplicações exteriores que requerem iluminação de alta intensidade. São ideais para estádios desportivos, onde proporcionam uma iluminação brilhante e uniforme em todo o campo e arquibancadas, garantindo excelente visibilidade para jogadores e espetadores, mesmo durante a noite.
Outro uso importante é em aeroportos (pistas e pátios de aeronaves), portos, complexos industriais e estaleiros de obras, onde garantem operações seguras e contínuas durante o período noturno. O design durável resiste a tempestades, ventos e variações severas de temperatura.
Aplicações típicas: Estádios de futebol, basquetebol e ténis, campos de golfe, aeroportos, portos, áreas de lazer urbanas, grandes parques de estacionamento, centros de exposições, estaleiros de construção, pontes e fachadas de monumentos.
Por favor, leia atentamente antes de instalar as luminárias:
Quais são as potências disponíveis para esta série de projetores LED?
O projetor modular está disponível em uma vasta gama de potências, incluindo opções de 250W, 300W, 500W, 600W, 750W, 900W, 1000W, 1200W e até 1500W, atendendo a qualquer tamanho de projeto esportivo ou industrial.
O projetor suporta transmissões de TV e gravações em câmara lenta (Slow-Motion)?
Sim. A utilização de condutores (drivers) de alto desempenho garante uma iluminação totalmente livre de cintilação (flicker-free). Isso atende às exigências de câmaras 4K profissionais que filmam em até 2000 fps.
Qual é o grau de proteção IP e IK deste equipamento?
O projetor possui classificação de proteção contra penetração de água e poeira IP66, e resistência ao impacto mecânico IK10, tornando-o extremamente robusto para uso externo sob intempéries severas.
Como o design do produto evita a poluição luminosa em áreas residenciais?
Graças ao uso de lentes ópticas assimétricas de alta precisão, o feixe de luz é direcionado exclusivamente para a área do jogo (campo desportivo), evitando a dispersão indesejada de luz (spill light) em áreas residenciais vizinhas.
Este equipamento é resistente à corrosão salina?
Sim, o revestimento especial de pó AkzoNobel associado a tratamentos de eletroforese garantem resistência anticorrosiva testada por 1000, 2000 ou até 3000 horas em névoa salina, ideal para portos e regiões costeiras.
É possível obter simulações de iluminação para o meu projeto?
Sim. Como fabricantes de iluminação profissional, realizamos simulações e diagramas fotométricos sob medida para garantir que o número de projetores e a distribuição de luz atendam perfeitamente às normas esportivas e técnicas exigidas.
