Visão Geral
Lâmpada Material do Corpo
Alumínio
Aplicação
Rodovia, Praça, Jardim, estrada
Humidade do Estado de Trabalho
20% - 90% HR
Intervalo de Frequência
50 / 60 Hz
Tensão de Entrada
AC90-305V
Cor
Cinzento duplo, preto arenoso, prateado mate
Instalação de Vias
Vertical e Horizontal
Material
Alumínio Fundido
Pacote de Transporte
Caixa de Cartão
Especificação
150W - 200W
Capacidade de Produção
50000
Descrição de Produto

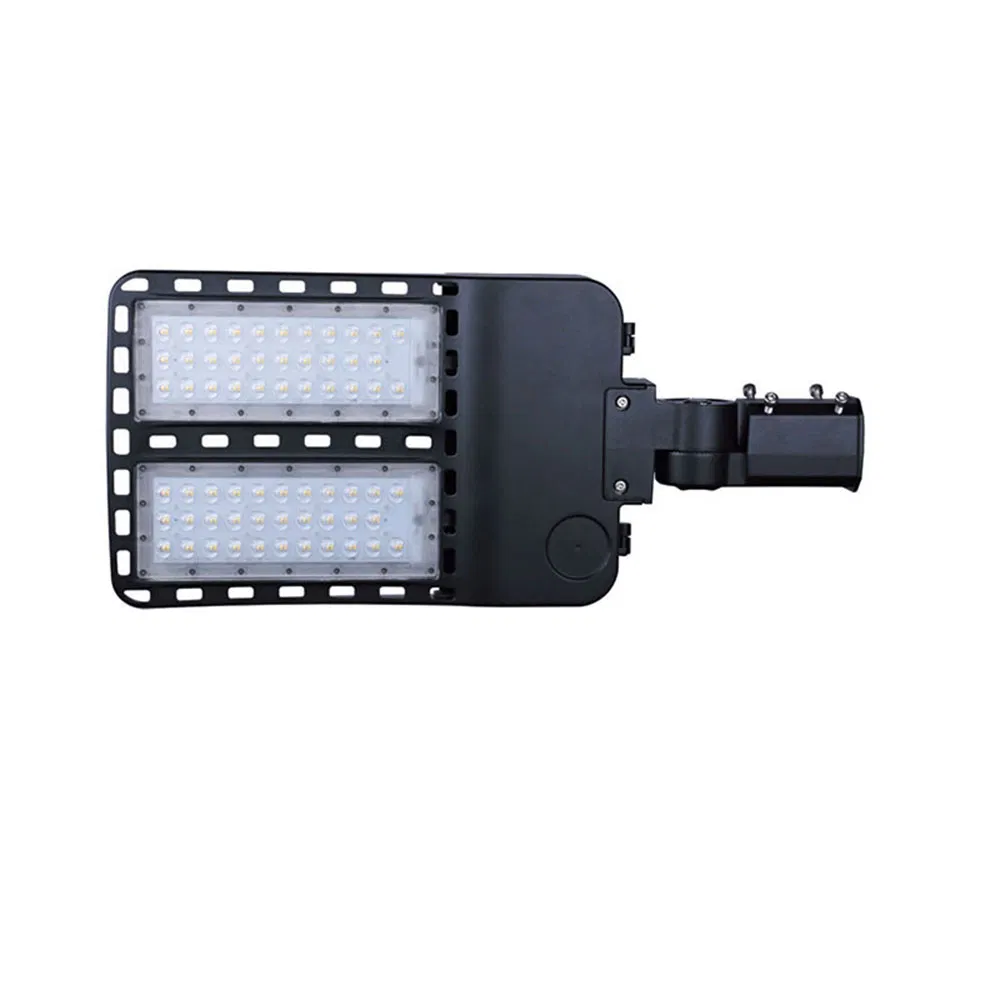

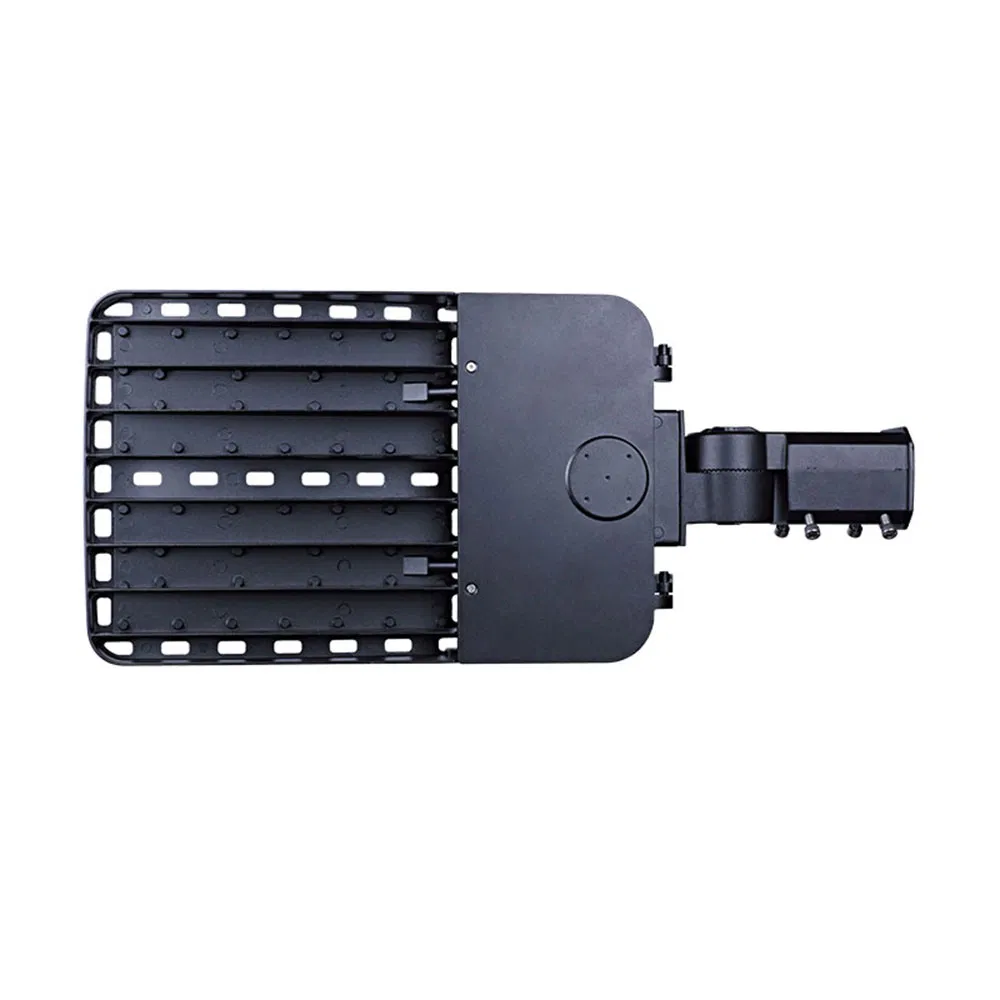

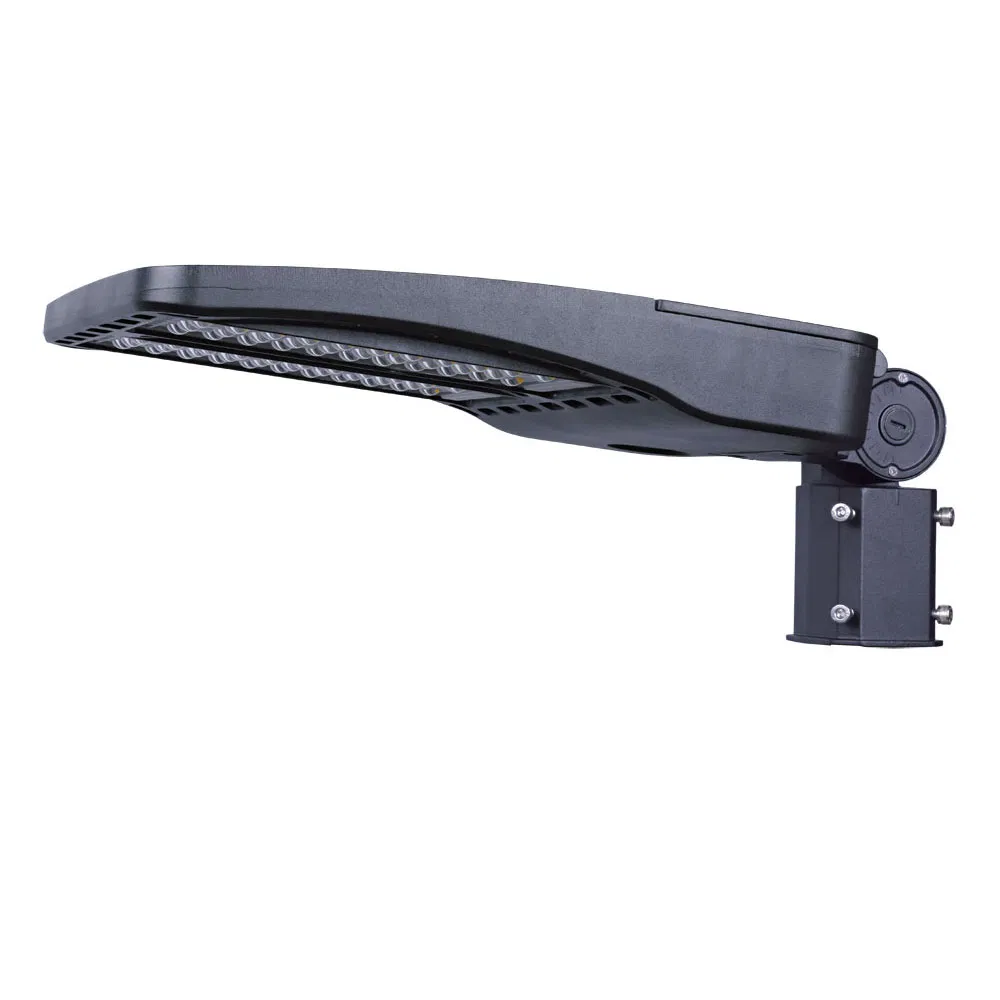

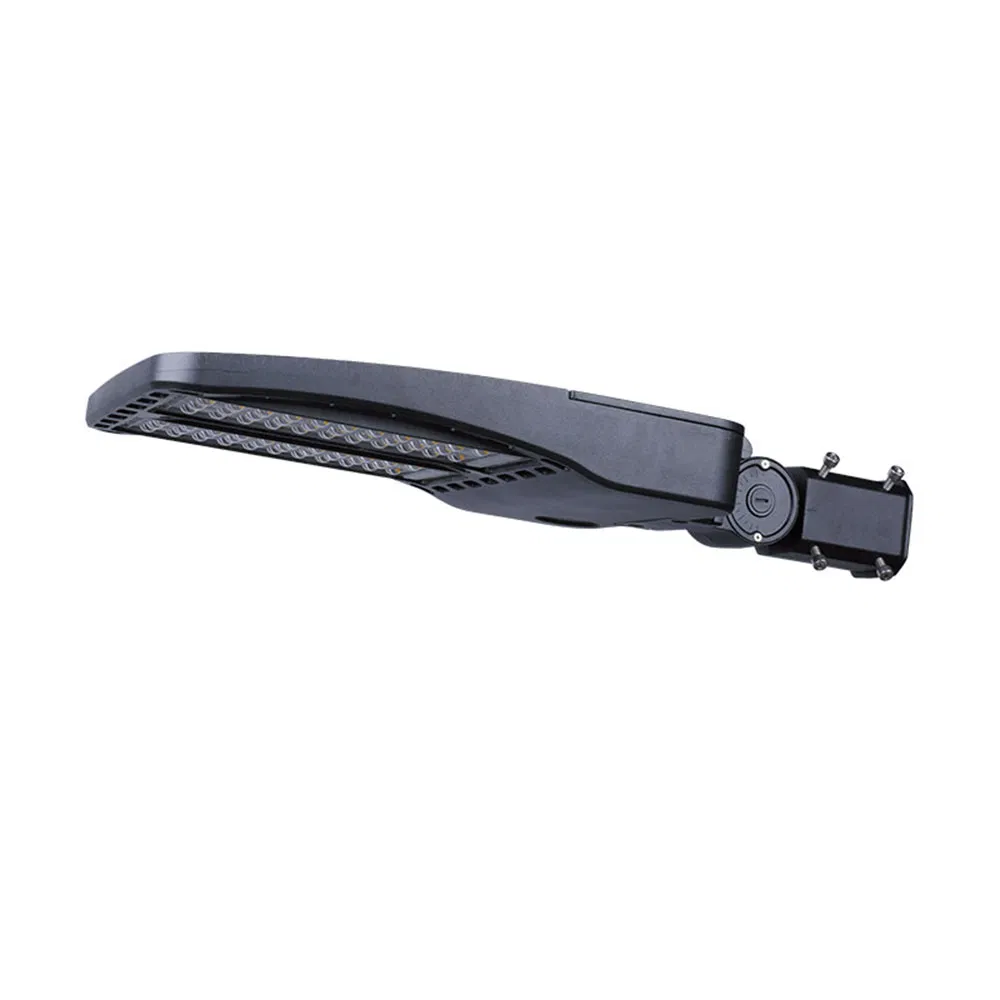

ILUMINAÇÃO DO PARQUE DE ESTACIONAMENTO LED STREET YASL-17
✓ Instalação Horizontal & Vertical
✓ Ângulo Ajustável: -20° a +20°
✓ Alumínio Fundido
✓ Lente de PC
✓ IP66 & RoHS
Especificação do produto:
| Código do produto |
17A-150 |
17B-150 |
17C-150 |
17D-150 |
17A-300 |
17B-300 |
17C-300 |
17D-300 |
| Potência de entrada |
150 W |
150 W |
| Temperatura da cor |
3000-6500K |
3000-6500K |
| Fluxo luminoso |
18000-21000 lm |
18000-21000 lm |
| Tensão de entrada |
AC90-305V |
AC90-305V |
| Intervalo de frequência |
50 / 60 Hz |
50 / 60 Hz |
| Factor de potência |
PF ≥ 0.95 |
PF ≥ 0.95 |
| Índice de reprodução de cores |
RA ≥ 70 |
RA ≥ 70 |
| Temperatura de trabalho |
-40 ~ 50ºC |
-40 ~ 50ºC |
| Humidade de trabalho |
20% - 90% HR |
20% - 90% HR |
| Vida útil do LED |
50000h |
50000h |
| Grau de proteção |
IP66 |
IP66 |
| Tamanho da instalação |
Consulte figura A |
60 mm |
Ref. figura c |
Ref. figura d |
Consulte figura A |
60 mm |
Ref. figura c |
Ref. figura d |
| Altura de instalação |
8-12 m |
10 m |
| Peso líquido |
5,8 kg |
6,3 kg |
5,8 kg |
6,3 kg |
8,4 kg |
8,9 kg |
8,4 kg |
8,9 kg |
| Peso bruto |
6,5 kg |
7,0 kg |
6,5 kg |
7,0 kg |
9,0 kg |
9,5 kg |
9,0 kg |
9,5 kg |
| Comprimento (mm) |
625 |
683 |
631 |
627 |
725 |
783 |
731 |
727 |
| Tamanho da embalagem (mm) |
530 × 350 × 130 |
630 × 400 × 130 |
Requisitos de iluminação urbana (Garantia de 5 anos):
| S. Nº |
Requisito |
Especificação |
Padrão de teste |
| 1 |
Tipo de caixa |
Liga de alumínio fundido de alta resistência e resistente à pressão |
ISO 3522 |
| 2 |
Cobertura |
Vidro temperado |
- |
| 3 |
Junta |
Junta de borracha de silicone |
- |
| 4 |
Gama de potência |
30W / 40W / 50W / 80W / 100W / 150W / 200W / 220W / 240W |
- |
| 5 |
Opções de socket |
Tomada NEMA, fotocélula, controlador inteligente, tampa de curto-circuito |
- |
| 6 |
Componentes de aço |
Mínimo Grau 316L (Aço Inoxidável) |
- |
| 7 |
Proteção IP |
IP66 |
IEC 60529 |
| 8 |
Proteção IK |
IK08 |
IEC 62262 |
| 9 |
Abertura sem ferramentas |
Acesso sem ferramentas ao compartimento de engrenagens |
- |
| 10 |
Teste de corrosão |
Teste de pulverização de sal por 1000 horas |
EN/ISO 9227 |
| 11 |
Teste de vibração |
Equipamento de iluminação de estradas e áreas - Vibração |
ANSI C136.31 |
| 1 |
Marca LED |
Osram / CREE |
- |
| 2 |
Tipo de LED |
> 2W LED de alta potência com base cerâmica (chip único) |
- |
| 3 |
Corrente de condução |
< 750 mA |
- |
| 4 |
Vida útil do LED |
> 100,000 horas @ L95 |
LM80 e TM21 |
| 5 |
Material óptico |
PC UV |
- |
| 6 |

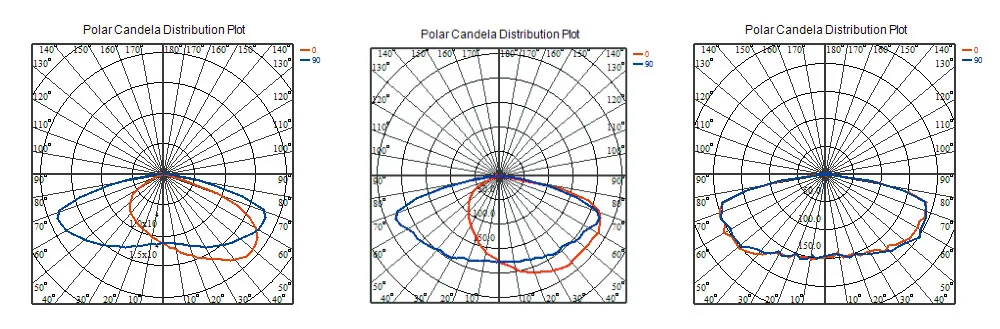

Distribuições de luz |
TIPOS I, II, III, IV |
- |
| 1 |
Temperatura ambiente |
-40 °C a 55 °C |
- |
| 2 |
Temp. de armazenamento |
Até 85 °C |
- |
| 3 |
Temp. da caixa do LED (TC) |
< 75 °C @ Temp. ambiente de 50 °C |
UL1598 |
| 4 |
Temp. do driver |
< 85 °C @ Temp. ambiente de 50 °C |
UL1598 |
| 1 |
Tensão de entrada |
110V / 120V / 220V / 270V / 305V CA - 50/60 Hz |
IEC 60598-2-3 |
| 2 |
Factor de potência |
> 0.90 |
IEC 60598-2-3 |
| 3 |
THD |
< 20% |
IEC 60598-2-3 |
| 4 |
Proteção contra sobretensão |
10 KV |
- |
| 5 |
Regulação de intensidade |
1-10V ou 1-10V & DALI |
- |
| 6 |
Classe de aplicação |
Classe I ou Classe II |
IEC 60598-2-3 |
| 7 |
CCT |
3000K / 4000K / 5700K |
ANSI C78.377A |
| 8 |
CRI |
> 70Ra |
ANSI C78.377A |
| 9 |
Macadam |
< 3 passos de elipse de MacAdam |
ANSI C78.377A |
| 10 |
Vida útil do produto |
> 100,000 horas @ L80 |
TM28 |
| 11 |
Eficácia do lúmen (LM-79) |
≥ 160 lm/W (Temp. ambiente de 25 °C) |
LM-79 |
| 12 |
Eficácia do lúmen (LM-82) |
Diferença inferior a 5% no resultado LM79 |
LM-82 |
| 13 |
Conector do módulo LED |
Aprovação UL |
IEC 60598-2-3 |
| 14 |
Fios eléctricos |
Aprovado pela UL |
IEC 60598-2-3 |
Fotos Detalhadas

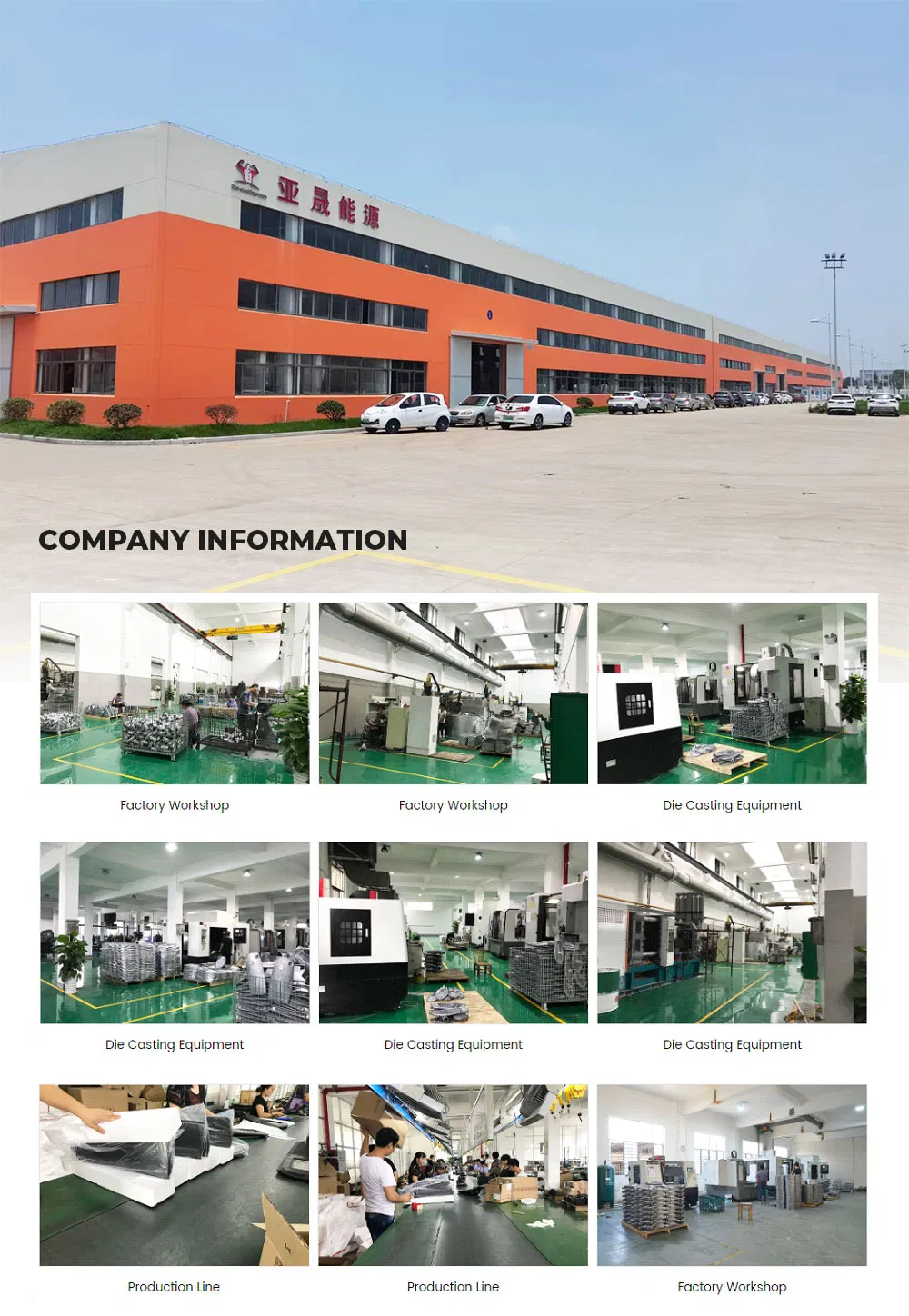

Informação Técnica e Produção
PERGUNTAS FREQUENTES (FAQ)
?
Qual é o MOQ (Quantidade Mínima de Encomenda)?
Disponibilizamos de 1 a 5 unidades para testes de amostras. Para produção em massa, o MOQ padrão é de 100 unidades. Para a sua primeira encomenda, podemos aceitar quantidades menores para avaliação.
?
Qual é o período de garantia oferecido para os produtos?
Oferecemos uma garantia sólida de 5 anos para todos os nossos clientes, com expectativa de vida útil do sistema superior a 50.000 horas.
?
É possível fornecer apenas a carcaça (estrutura vazia) da luminária?
Sim, nós vendemos a estrutura de alumínio injetado vazia (sem componentes eletrônicos) caso necessite apenas do alojamento.
?
Como é garantido o controle de qualidade dos produtos?
Realizamos sempre a validação de uma amostra de pré-produção antes do início da fabricação em massa, e todas as unidades passam por uma inspeção e teste final rigorosos antes do envio.
?
O produto possui proteção contra surtos de tensão?
Sim, a luminária possui proteção integrada de no mínimo 4 kV para L-N e 6 kV para N/L-PE, podendo atingir até 10 KV dependendo das especificações do driver utilizado.
?
Quais são as opções de personalização de logotipo?
Oferecemos duas opções: impressão serigráfica do logotipo na carcaça (sem exigência de quantidade mínima) ou gravação direta na fundição do molde (mínimo de 1000 unidades por item). Custos adicionais de molde se aplicam.
