Informação Básica
N ° de Modelo
LCD-BHD6620-100-LN30
Tipo de base
aço inoxidável e alumínio
Tensão de entrada
85-265vac
Temperatura de Cor
3000 k 4000 k 6500 k.
Certificação
CCC, CE, C-tick, EMC, Energy Star, ETL, FCC, FDA, GOST, GS, LVD, PSE, ALCANÇAR, RoHS, SAA, SASO, VDE, atex iecex tuv
emissão de lúmenes
70 lm/w-170 lm/w
ângulo do feixe
2 graus 8 graus 10 x 45 graus 15 x 55 graus 30 graus 90 graus
grau marítimo
revestimento de água anti-sal 10 anos de garantia
Pacote de Transporte
caixa de cartão
Especificação
395 * 275 * 200 mm
Capacidade de Produção
500 000 peças/ano

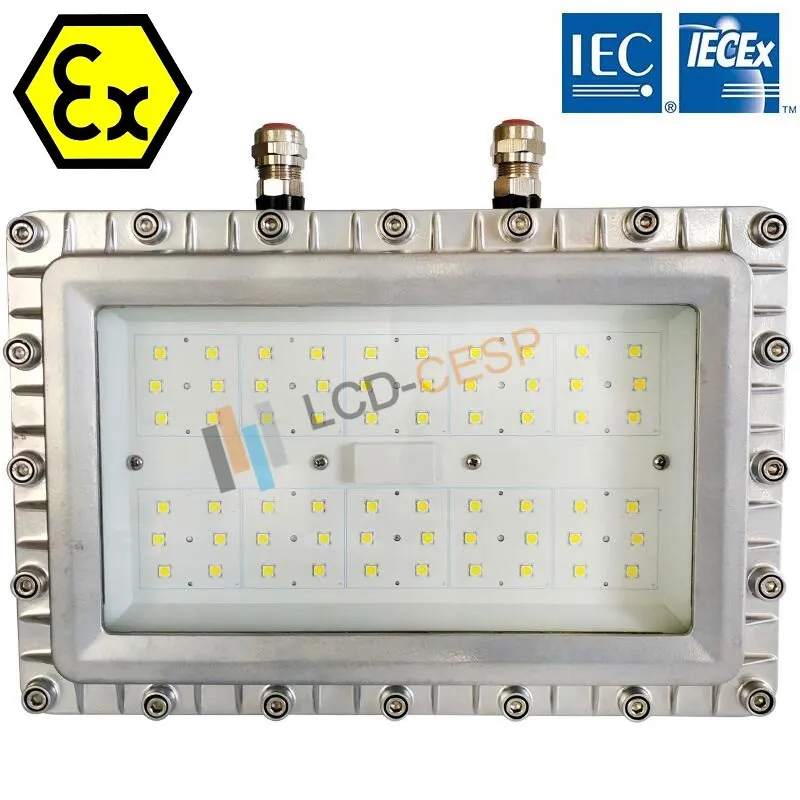

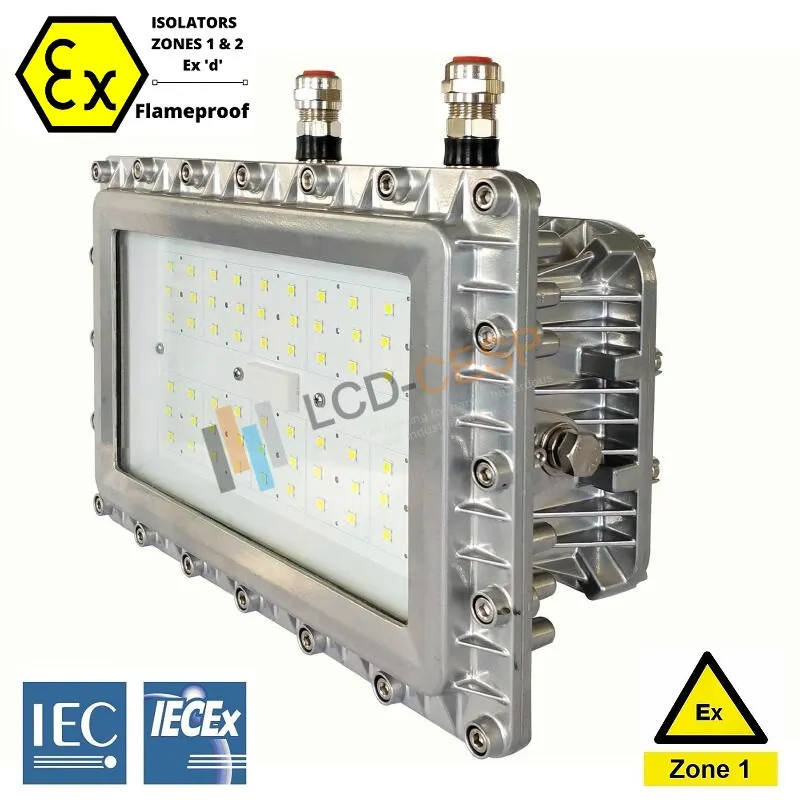

Descrição de Produto
Elevada saída de lúmenes 130 - 145 lm/W LED SMD 5050 IP66 IP67 à prova de água 80 W 100 W 120 W 150 W 165 W, iluminação LED, explosão Holofote de prova para zona 1 e 2 e zona 21 e 22
Fluxo luminoso elevado > 130 lm/W IK08, à prova de água, IP66 e IP67 LED Holofote padrão ATEX de 160 W, total de 24,000 lúmenes para 7 anos
Características e vantagens
A gama LCD-BHD6620-xxxx foi concebida especificamente para ambientes adversos e perigosos que requerem um desempenho elevado, elevada fiabilidade, luz branca, segurança e iluminação duradoura. Utilizando a tecnologia LED profissional, o LCD-BHD6620-xxxx é aprovado pela ATEX e pela IEC ex para todas as aplicações de zona 1 e classificado para ambientes T5 e T6. O LCD-BHD6620-xxxx é ideal para aplicações em que o espaço é limitado pelo seu design compacto e de baixo perfil, o que também permite um acesso fácil à parte posterior da unidade com entradas de cabos traseiras, para que a cablagem possa ser ocultada e protegida contra danos. Alojado em alumínio de grau marítimo, o LCD-BHD6620-xxxx tem classificação IP66 e IP67 e pode resistir aos ambientes mais extremos. O LCD-BHD6620-xxxx está disponível numa gama de diferentes padrões de feixe, como 30º 60º 90º 120º, com tecnologia revolucionária.
Encaixes de lentes amovíveis para PC que podem ser facilmente alterados no local, proporcionando a máxima flexibilidade a especificadores, distribuidores e utilizadores finais. Proporcionando uma iluminação de alto desempenho até 24,050 lúmenes.
| CERTIFICAÇÕES |
LCD-BHD6620-xxxx é um dispositivo de iluminação LED de localização perigosa, Classe I , Divisão 2, Grupos A, B, C e D; Grupo II, zona 1 e zona 2; zona 21& 22. |
| CORPO DA CAIXA |
Liga de alumínio ADC12 |
| LENTE |
Vidro temperado de 4 mm de espessura e reflector de PC 30º 60º 90º 120º 95% de transmissão leve. Resistente a choques e vibrações. |
| DESEMPENHO |
12,000 a mais de 24,050 lúmenes
Até 160 lm/w.
De 80 W a 160 W.
L70 (horas) nominal > 65,000. |
| CLASSIFICAÇÃO IP66 E IP67 |
Estanques ao pó e protegidas contra os efeitos da imersão em água a uma profundidade entre 15 cm e 1 metro.
1-10V, PADRÃO DE escurecimento DE DALI.

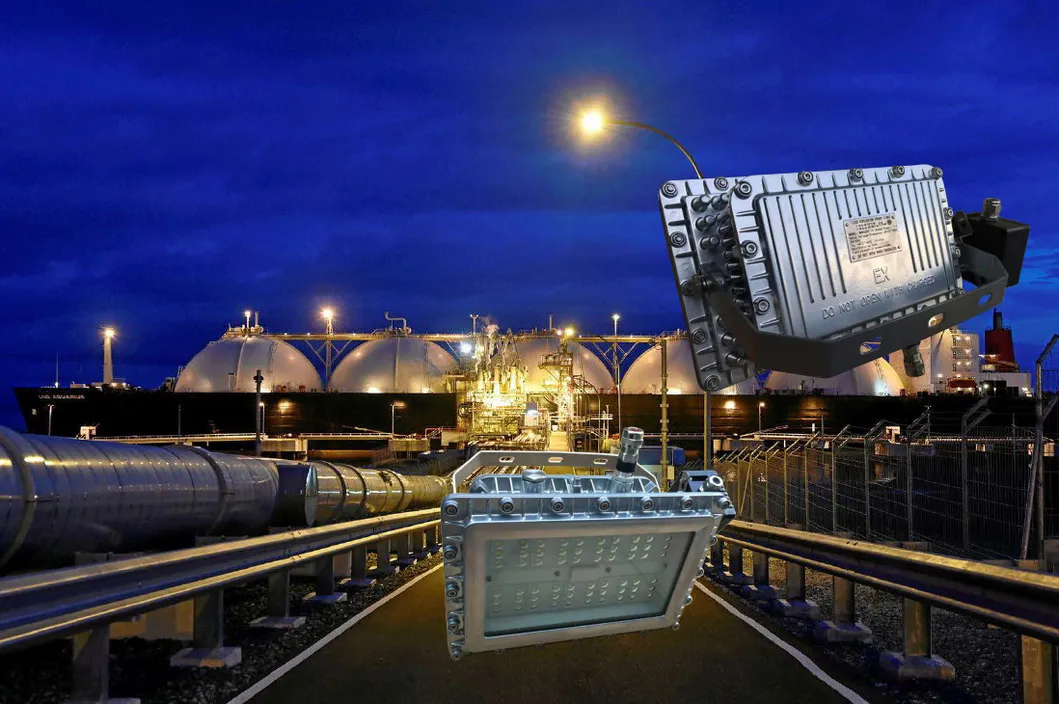

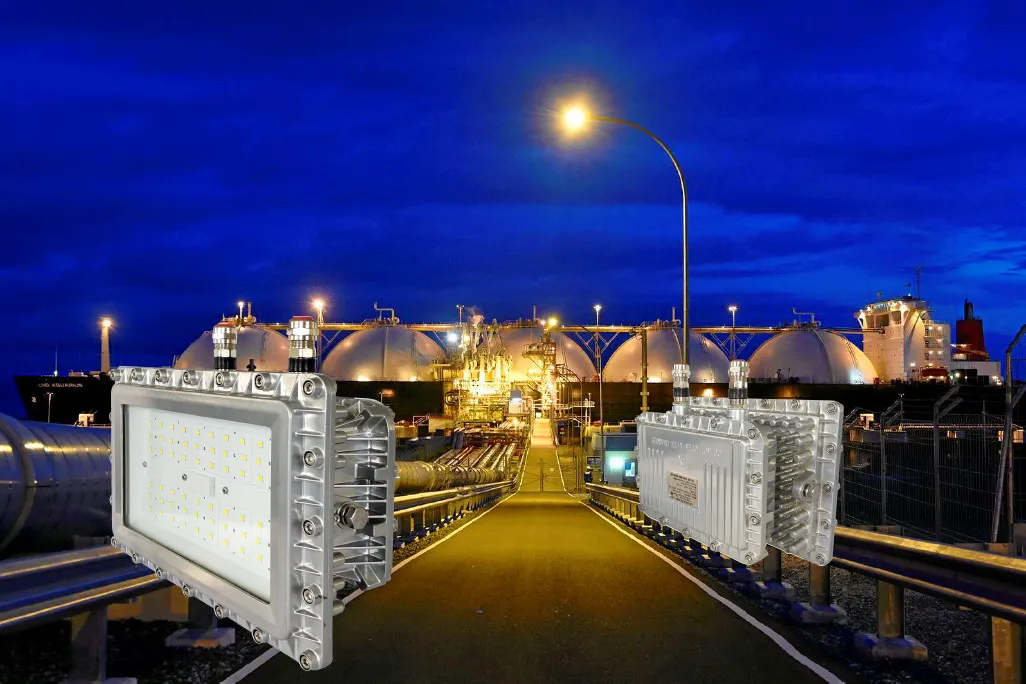

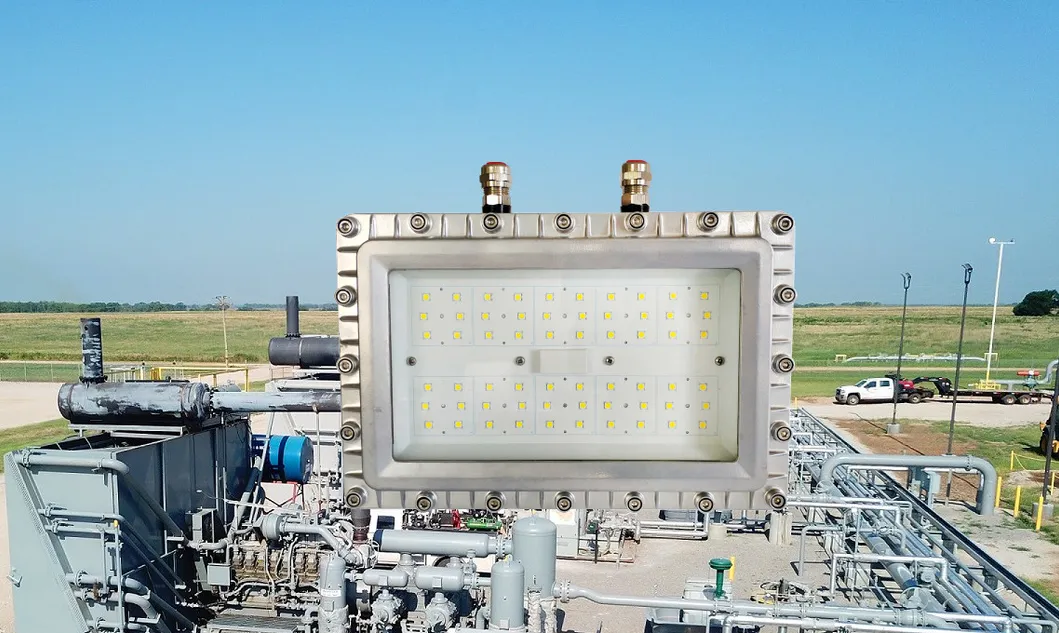

Ideal para indústria pesada, mineração, refinarias, indústria química, litoral instalações marítimas e aplicações corrosivas. |
| MONTAGEM |
Montagem em superfície/parede padrão (suporte de montagem ajustável incluído). Kit pendente opcional. |
| TEMPERATURA DE FUNCIONAMENTO |
De -40 ° F a 122 ° F (-40 ° C a 50 ° C). |
| REGULAÇÃO DA INTENSIDADE DA LUZ |
Padrão de obscurecimento de 1-10V, DALI, Triac |
Especificações técnicas
Certificação
Classificação ATEX: Classificação ATEX e IEC ex para gás e pó
Classificação de Área perigosa: Zona 1 - gás e pó
Certificados:
TUV, IECEx, ATEX, CE, RoHS, SAA, CB INCLUINDO C1D2
Gás: II 2 GD ex e mb op is IIC T* GB
Até -30 ° C a 50 ° C (-20 ° C a 46 ° C para variantes de emergência)
Poeira: II 2D ex tb op is IIIC T * dB
Até -30 ° C a 50 ° C (-20 ° C a 46 ° C para variantes de emergência)
IP66 E IP67
Eléctrico
Entrada:
100-277 VCA, 50/60 Hz apenas
Baixa tensão: 18 - 48V CA e 18 - 32V CC
Tensão extra baixa: 12 V CA/CC
Potência:
80W a 165W padrão
Rescisão
Bloco de terminais de entrada adequado para cabo de 4 núcleos 4mm² em loop
Factor de potência: > 0.95

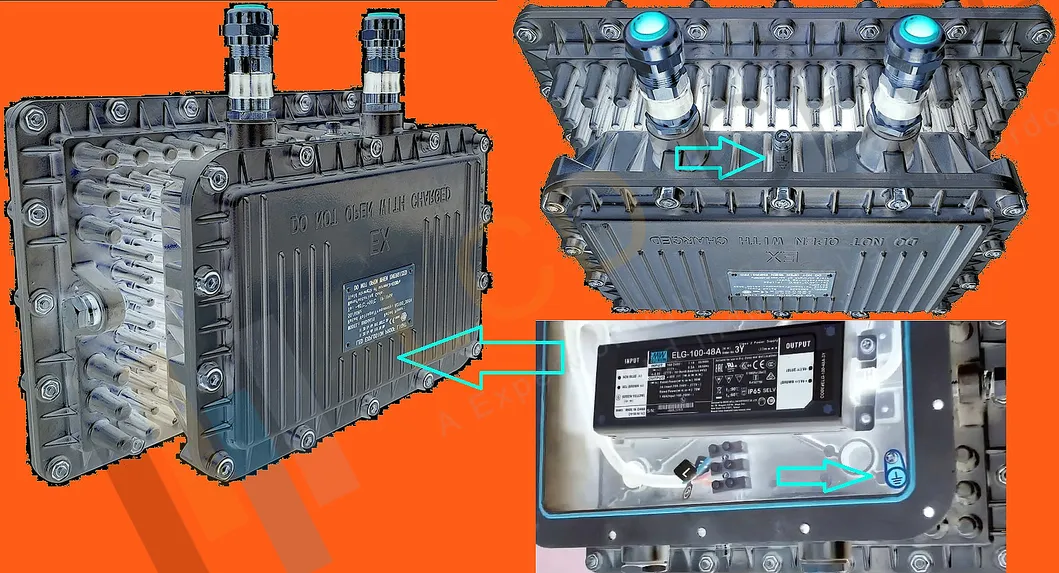

Entradas de cabos: 4xM20 de série (outras entradas disponível mediante pedido), enviado completo com três bujões aprovados ATEX/IEC ex
Especificações ópticas/fotométricas
Padrões de feixe - simétricos: 25 ° x 25 ° ou 60 ° x 60 ° ou 90 ° x 90 ° ou 120 ° x 120 °
(A opção 10 x 10 pode ser atualizada para a tecnologia LED avançada)
Fluxo luminoso na rede elétrica: 2,600 lm - 24,050 lm
Tipo de LED: Chip de LEDs Bridgelux ou SMD3030
Número de LEDs: 36/ 108/ 192
CRI SUPERIOR A 75
Temperatura da cor: 3.000K 4.000K 6.000K
25º / 60º / 90º / 120º
Mecânico/ambiental
Posição de combustão: Universal
CLASSIFICAÇÃO IP: IP67 E IP68
Gama de temperaturas: - 30 ° C a 50 ° C (- 20 ° C a 46 ° C para variantes de emergência)
Peso: Entre em contato para obter cópias das especificações
Caixa: Alumínio revestido a pó epóxi, de grau marítimo, vidro temperado, todos os fixadores e suportes externos são de aço inoxidável de grau marítimo
Cor da unidade: Cinzento, amarelo, laranja
Instruções de instalação: Entre em contato para obter cópias das diretrizes
Dimensões: Entre em contato para obter cópias detalhadas

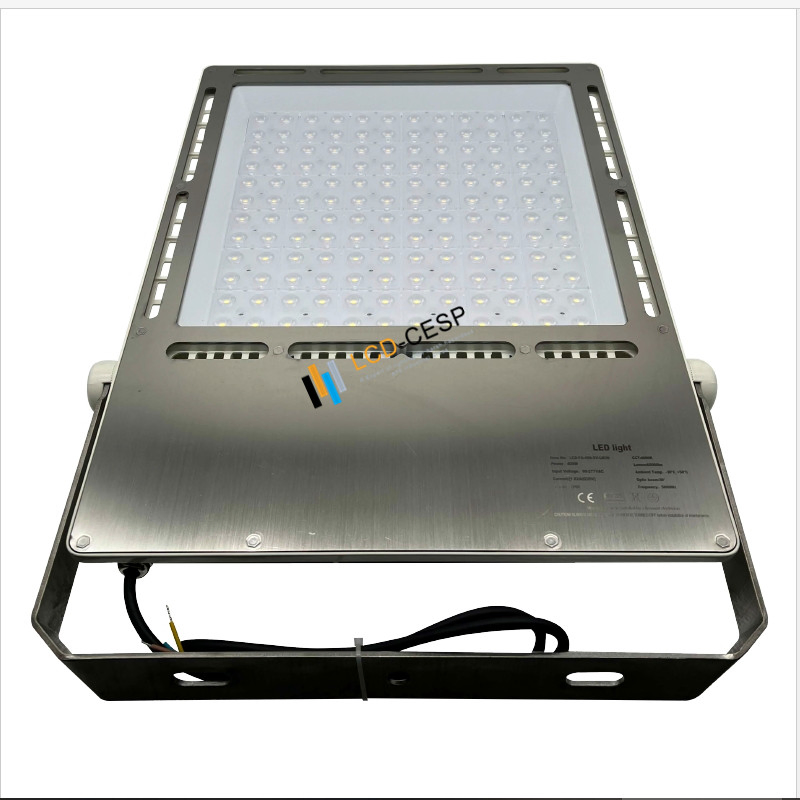

Montagem: Fornecido com suportes em aço inoxidável (conforme ilustrado acima)
Outras opções disponíveis
Perguntas Frequentes (FAQ)
Este holofote LED possui certificação para áreas explosivas?
Sim, o equipamento é totalmente aprovado pelas diretivas ATEX e IECEx para uso em Zonas 1, 2 (gás) e Zonas 21, 22 (poeira), além de possuir classificação Classe I, Divisão 2.
Qual é a classificação de proteção contra água e impactos mecânicos?
O holofote possui proteção IP66 e IP67 de série (com opções para IP68), sendo à prova de poeira e resistente à imersão temporária. Apresenta também alta resistência a impactos com classificação IK10.
Quais opções de ângulos de feixe estão disponíveis?
Oferece padrões de feixe simétricos como 25° x 25°, 60° x 60°, 90° x 90° e 120° x 120°, além de opções adicionais como 2°, 8°, 10° x 45° e 15° x 55° sob especificação.
Qual é a durabilidade estimada e a eficiência luminosa do produto?
O holofote oferece uma eficiência extremamente alta de até 160-170 lm/W e possui uma vida útil nominal L70 superior a 65.000 horas de funcionamento.
Que tipo de ambiente é adequado para o uso do material de grau marítimo?
Com sua carcaça de alumínio ADC12 revestida a pó epóxi e suportes em aço inoxidável, ele é ideal para indústrias pesadas, mineração, refinarias, petroquímicas e aplicações altamente corrosivas no litoral ou embarcações marinhas.
Como funciona a regulação da intensidade da luz (dimming)?
O sistema elétrico é compatível de forma padrão com os protocolos de regulação de intensidade mais utilizados no mercado, incluindo 1-10V, DALI e Triac.
